HJAP型精小型氣動單座調節閥

【型號】：

HJAP型

【通經】:

【壓力】：

⒒.6; 4. 0; 6.4MPa ANs1I50; 300; 600

【溫度】：

-40-220（常溫型）;-40-450（中溫型）;40-150（常溫軟密封）

【閥體材質】：

CS; 304SS; 316; 316L

【適用介質】：

廣泛應用于化工、電力、石油、輕工等工業生產自控系統中

【關鍵詞】：

節閥

產品資料下載

產品描述
產品特點
技術參數
結構及動作原理
零件材質
定貨須知

- 商品名稱: HJAP型精小型氣動單座調節閥
- 【型號】: HJAP型
- 【壓力】: ⒒.6; 4. 0; 6.4MPa ANs1I50; 300; 600
- 【溫度】: -40-220（常溫型）;-40-450（中溫型）;40-150（常溫軟密封）
- 【閥體材質】: CS; 304SS; 316; 316L
- 【適用介質】: 廣泛應用于化工、電力、石油、輕工等工業生產自控系統中
產品介紹

HJAP型氣動精小型單座調節閥（以下簡稱調節閥）是由精小型調節閥組件和多彈簧輕小型執行器組成，體積與重量比傳統產品小1/3，流通能力大1/3。重心低，抗震性好。精小型調節閥為上導向無下蓋結構，流線型通道，阻力更小，流路通暢，可廣泛應用于化工、電力、石油、輕工等工業生產自控系統中。

單座類調節閥應用于低泄漏及嚴密關閉場合，套筒類調節閥應用于壓差大但對泄漏要求不嚴的工況。
產品特點

1、所有閥內件均為上裝式夾持式結構，消除了閥座平面間的泄漏，和高溫引起的閥座松動。維修或更換閥內件更為方便。

2、氣動閥執行器可選擇為全不銹鋼，使之能更適用于各種嚴酷工況。

3、DN25以上調節閥可為套筒導向窗口節流結構，穩定性好，調節精度高。

4、有多種閥內件可供選擇以適用各種工況。

主要技術參數

公稱通徑		20				25	40		50	65	80	100	150		200
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
執 行器	執行器	ZMXA; B-2					ZMXA; B-3			ZMXA; B-4			ZMXA; B-5
	行程 mm	16					25			40			60
	彈簧范圍 KPa	碳鋼執行器∶20-100;40-200;80-240
		不銹鋼執行器∶80-240

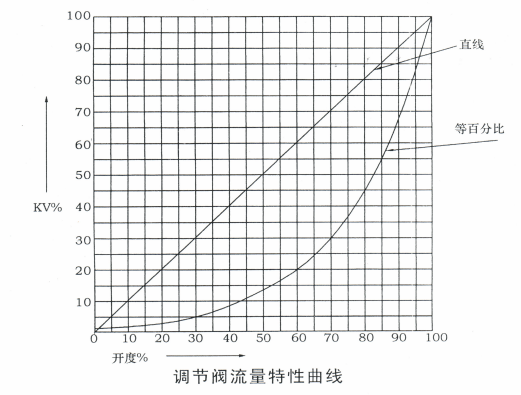

流量特性		直線;等百分比
可調比		R=50: 1
公稱壓力		1.6;4.0;6.4MPa ANSI150:300:600
上閥蓋型式		普通常溫型;加長中溫型
介質溫度℃		-40-220（常溫型）;-40-450（中溫型）;40-150（常溫軟密封）
法蘭標準		HG20592;ANSI16.5（或根據用戶需要）

主要結構及動作原理

1、氣動執行器結構及原理

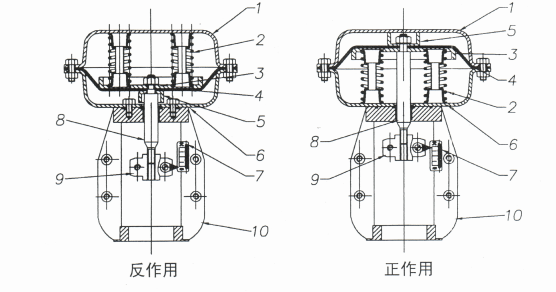

1、上膜蓋 2、彈簧 3、托盤 4、膜片 5、限止件 6、下膜蓋 7、行程標尺8、推桿9、連接件 10、支架

反作用執行器為下膜室進氣，膜片帶動托盤推桿壓縮彈簧產生位移，即當執行器接受氣動信號時為推桿內縮。

正作用執行器為上膜室進氣，膜片帶動托盤推桿壓縮彈簧產生位移，即當執行器接受氣動信號時為推桿外伸。

執行器主要性能指標

型號	彈簧范圍(Kpa)	氣源(Kpa)	推力
ZMXA-2（正作用）	20-100	140; 300	112; 560
ZMXB-2（反作用）	20-100	140	56
	40-200	240	112
	80-240	300	224
ZMXA-3（正作用）	20-100	140; 300	160; 800
ZMXB-3（反作用）	20-100	140	80
	40-200	240	160
	80-240	300	320
ZMXA-4（正作用）	20-100	140; 300	252; 1260
ZMXB-4（反作用）	20-100	140	123
	40-200	240	252
	80-240	300	504
ZMXA-5（正作用）	20-100	140; 300	400; 2000
ZMXB-5（反作用）	20-100	140	200
	40-200	240	400
	80-240	300	800

2、調節閥組件結構及原理

單座調節閥分柱塞型單座調節閥、籠式單座調節閥和先導式單座調節閥三大類。

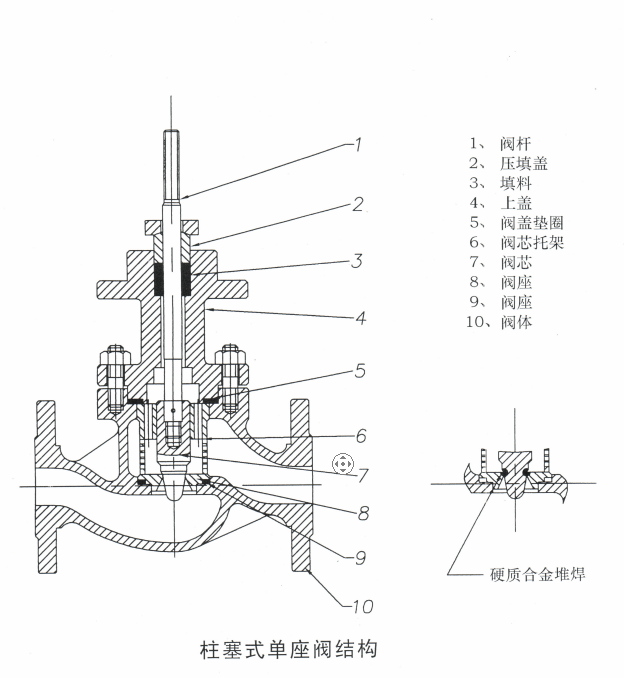

a.柱塞型單座調節閥為上導向柱塞閥芯結構，閥芯位移時通過改變閥芯與閥座間的環隙節流面積調節流量。結構簡單，比較適用于中小口徑低壓差工況。

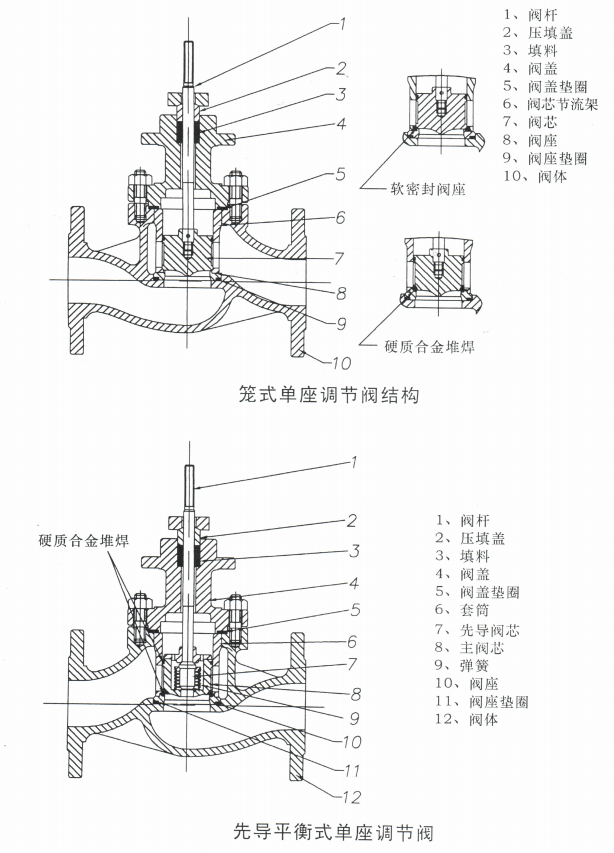

b.籠式單座調節閥為套筒導向窗口節流結構，套筒上開有一定特性的節流窗口，閥芯位移時改變窗口的流通面積調節流量。閥芯密封結構有軟密封、硬密封及硬質合金堆焊可供選擇。閥芯導向面積大，調節穩定，可適用于較高壓差工況。

c.先導式單座調節閥為先導平衡結構，既可以嚴密關閉，又可在調節時消除壓差產生的不平衡力的影響進行穩定調節。當閥門關閉時，主閥芯先關閉，隨后先導閥關閉，閥前壓力加上執行器推力使閥芯嚴密關閉，開啟時，先導閥打開，將閥芯上部壓力放掉，上下平衡，然后打開主閥芯，這時不平衡力已很小，閥芯可輕松的進行調節。主要應用于高壓差低泄漏工況。

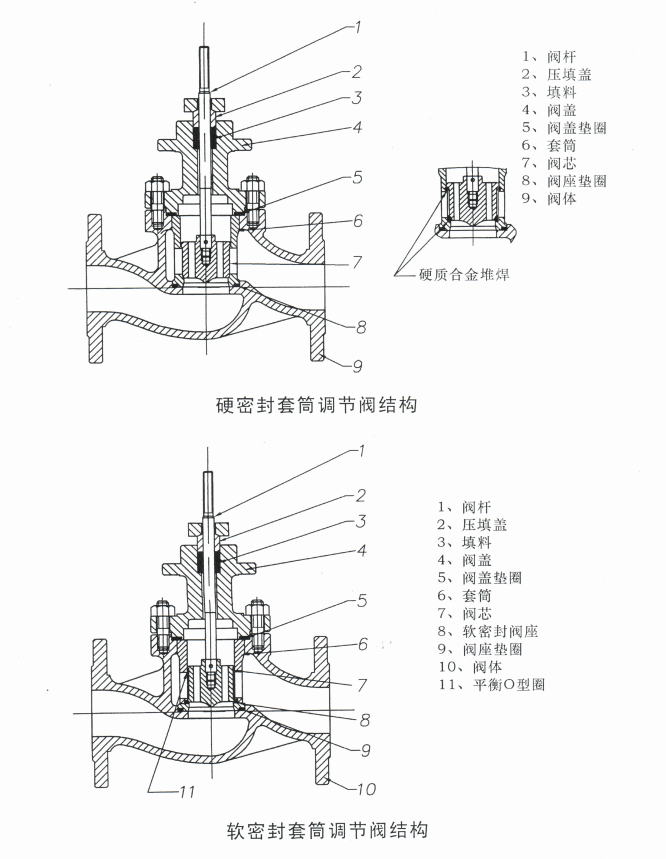

套筒調節閥為平衡式結構，可基本消除壓差產生的軸向不平衡力，一般應用于高壓差工況，套筒導向窗口節流結構使運行更穩定。套筒和閥芯結構有一般硬密封，軟密封及硬質合金堆焊可供選擇。

a. 硬密封套筒閥一般應用于對泄漏要求不高的工況。

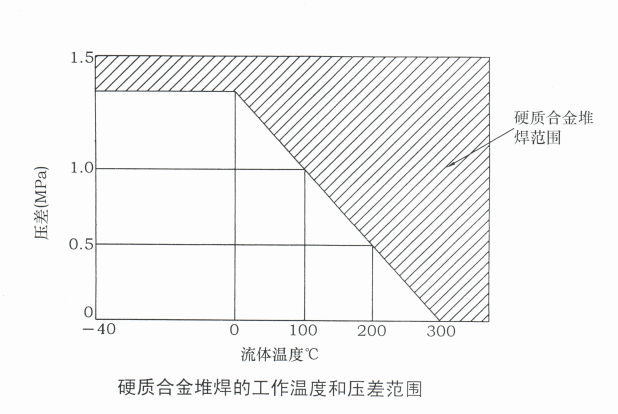

b.硬質合金堆焊的套筒閥應用于高壓差及高溫工況。

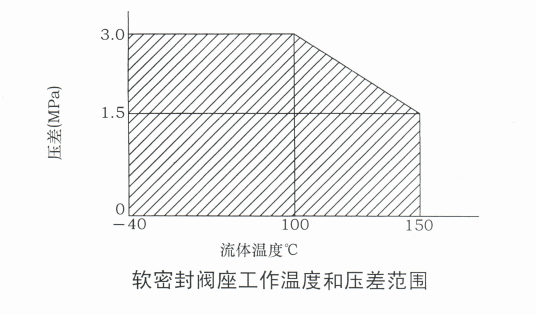

c.軟密封套筒閥應用于在關閉時要求完全切斷的工況，但應注意其使用溫度不應超過允許范圍。

零件材質

零件名稱	材質	零件名稱	材質
閥體	CS; 304SS; 316; 316L	填料	PTFE; 柔性石墨
閥芯	304SS; 316; 316L	膜蓋	SPHC; 304SS
閥座	304SS; 316; 316L	膜片	丁腈橡膠夾滌綸織物
套筒	304SS; 316; 316L	彈簧	60Si2MnA
